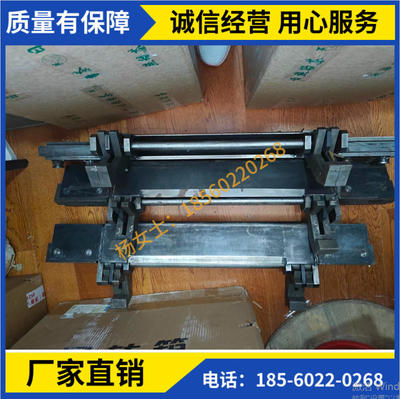

爱协林多用炉前室推头及料车推头系统 电气与自动化集成设计与调试

爱协林多用炉作为先进的热处理设备，其高效、稳定的运行离不开各关键组件的精密配合，其中前室推头系统与料车推头系统（包括双钩与单钩推头）是实现工件自动化进出炉膛的核心执行机构。本文将重点探讨这些推头系统的电气及自动化工程设计与安装调试要点。

一、系统概述与核心组件

1. 前室推头：位于多用炉的前室，主要负责将装载工件的料盘从料车平稳、准确地推入前室指定位置，或从前室推出至料车。其动作需与炉门、前室气氛系统等严格联锁，确保工艺安全。
2. 料车推头（双钩/单钩）：安装在运送料车上，用于在装料台与炉前之间转移料盘。

• 双钩推头：通常承载能力更强，适用于重型料盘或需要更高稳定性的场合，其两个钩爪同步动作，确保推拉过程平稳。

- 单钩推头：结构相对简单，适用于负载较轻或空间受限的场合。
两者的选择取决于具体的工艺布局、料盘尺寸及重量。

二、电气及自动化工程设计要点

1. 驱动系统设计：

• 动力源：通常采用交流电机配合变频器，或伺服电机系统，以实现推头的平稳启动、匀速运行和精确停止。变频/伺服控制可实现速度曲线的优化，减少对机械结构的冲击。

• 位置检测：是关键环节。需在推头的行程起点、终点及关键中间点设置高可靠性的接近开关或编码器，为PLC提供准确的位置反馈，实现精确定位。

1. 控制系统集成：

• PLC为核心：推头系统的所有动作指令、联锁逻辑、安全保护均应由中央PLC（如西门子、罗克韦尔等品牌）统一控制。PLC程序需编写推头的自动循环序列（如前进、推料、后退、复位），并处理好与料车移动、炉门启闭、气氛阀等设备的协同时序。

• 人机界面（HMI）：应在操作屏上清晰显示推头的实时状态（位置、运行/停止、故障信息），并设置手动/自动模式切换及点动调试功能。

1. 安全与联锁设计：

• 机械限位与电气限位双重保护：防止推头超程。

• 安全联锁：推头动作前，必须确认：料车已准确定位并锁紧；前室炉门已完全开启且密封解除；前室处于允许进料的安全状态（如气氛、温度）。任何条件不满足，推头应被禁止动作并报警。

• 紧急停止：系统应设置急停按钮，触发时立即停止所有运动部件。

1. 电气柜与布线：

• 设计独立的驱动控制柜或集成到主电柜中，布局合理，散热良好。

• 动力线与信号线应分开敷设，做好屏蔽，以减少干扰。现场传感器、执行器的接线应牢固，采用防护等级适宜的接头和线缆。

三、安装与调试流程

1. 机械安装与校准：

• 确保推头导轨安装水平、平直，与料车轨道或前室轨道对中精度符合要求。

• 检查推头钩爪与料盘推杆（或卡槽）的啮合间隙，确保接触良好、受力均匀。

1. 电气安装：

• 按照图纸正确连接电机、驱动器、传感器、阀岛等所有电气元件。

• 仔细核对电源电压、相序，确保无误。

1. 分步调试：

• 单机手动调试：首先在PLC或HMI手动模式下，点动测试推头的各个动作（前进、后退），观察运行是否平稳，检测各限位开关信号是否正常触发。调整变频器或伺服参数，优化运行速度曲线。

• 自动循环空载调试：在无负载情况下，测试推头的自动工作循环，验证其定位精度和循环时间。

• 负载联动调试：放入实际料盘进行负载测试。重点观察推/拉料过程中是否打滑、卡滞，定位是否依然精准。

• 全系统联调：将推头系统与料车、炉门、气氛系统等进行整体联调。模拟完整的进料和出料工艺流程，验证所有安全联锁和时序逻辑的正确性、可靠性。记录并优化各动作之间的延时设置。

1. 文档与培训：

• 调试完成后，提供完整的电气图纸、PLC程序注释、操作维护手册。

• 对现场操作和维护人员进行系统培训，重点讲解操作规程、日常点检内容及常见故障处理方法。

###

爱协林多用炉的前室及料车推头系统，虽为机械执行部件，但其性能的充分发挥高度依赖于精准、可靠的电气控制与严密的自动化逻辑设计。成功的工程实施始于周密的设计，成于细致的安装与调试。只有将机械、电气、自动化软件无缝集成，才能确保整个热处理生产线高效、稳定、安全地运行，从而保障热处理工艺质量的一致性与可靠性。
