建筑电气与自动化工程施工规范与标准工艺全流程指南

建筑电气及自动化工程的施工质量直接影响建筑的安全性、功能性、节能效果与长期运行的可靠性。要实现规范施工，必须严格遵循国家标准、行业规范，并采用标准化的工艺流程。以下从设计、安装、调试三个阶段，对建筑电气及自动化工程的规范施工进行系统。

一、 设计阶段：奠定规范的基石

规范施工始于严谨、合规的设计。设计文件是施工的根本依据。

1. 合规性设计：必须严格遵循《民用建筑电气设计标准》（GB 51348）、《供配电系统设计规范》（GB 50052）、《低压配电设计规范》（GB 50054）、《建筑物防雷设计规范》（GB 50057）、《火灾自动报警系统设计规范》（GB 50116）、《建筑照明设计标准》（GB 50034）等核心国家规范，以及地方标准和行业规定。
2. 系统化设计：

• 供配电系统：负荷计算准确，变压器、配电柜（箱）、电缆选型合理，保护电器（断路器、熔断器）整定值匹配，确保分级保护灵敏可靠。

• 照明系统：分区、分路控制，照度与显色指数满足使用需求，优先采用节能灯具和智能控制策略。

• 防雷与接地系统：根据建筑物类别设计完整的接闪器、引下线、接地装置及等电位联结系统，确保人身与设备安全。

• 自动化与智能化系统：明确楼宇自控（BA）、安全防范（SA）、火灾自动报警（FA）等系统的架构、点位、通信协议及联动逻辑。

1. 图纸深度：施工图应清晰、完整，包括系统图、平面图、大样图、原理图、设备材料表等，避免“错、漏、碰、缺”，为施工提供精确指导。

二、 安装阶段：执行标准的工艺

安装阶段是规范落地的关键，核心在于“按图施工，工艺标准”。

1. 管线敷设：

• 明敷/暗敷：明敷管线横平竖直、固定牢固、间距均匀；暗敷管线深度符合要求，保护层厚度足够，走向标识清晰（特别是在混凝土内）。

• 电缆桥架/线槽：安装牢固，接地可靠，转弯处弯曲半径符合规范，内部电缆填充率不超过40%，强弱电桥架分层布置或保持安全距离。

• 导管连接：金属导管必须可靠接地或接零，丝扣连接紧密，套管焊接牢固，PVC管采用专用胶合剂粘接。

1. 设备安装：

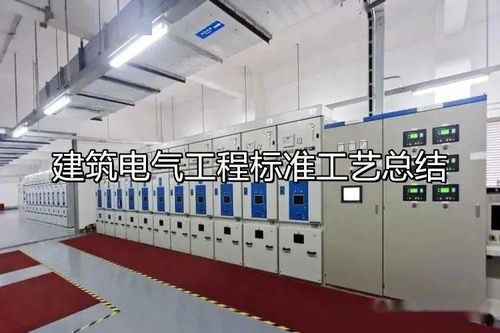

• 配电箱（柜）：安装位置正确，固定牢固，箱体接地可靠，箱内配线整齐、标识清晰，N排、PE排分开。

• 开关、插座、灯具：安装高度一致，端正牢固，接线正确（左零右火上接地）。

• 自动化仪表与传感器（如温湿度、压力、流量传感器）：安装位置能真实反映被测参数，避免涡流、死角，便于检修。

• 执行机构（如电动阀、风阀执行器）：安装牢固，与阀体连接匹配，动作范围调整到位。

1. 电缆敷设与接线：

• 敷设前检查电缆绝缘，敷设时避免机械损伤，排列整齐，固定点间距符合要求。

• 终端制作规范（电缆头），压接牢固，相位标识清晰。

• 控制柜内接线采用端子排，线号管标识准确、永久，布线捆扎整齐，符合电磁兼容要求（如强弱电分开）。

1. 接地与等电位联结：

• 接地极、接地干线、接地支线连接采用焊接或专用接地卡子，焊接处做防腐处理。

• 总等电位联结（MEB）、局部等电位联结（LEB）端子箱安装规范，所有需联结的金属管道、构件等均用黄绿双色线可靠连接。

三、 调试与试运行阶段：验证系统的效能

调试是检验设计、安装成果，确保系统达到设计功能的最终环节。

1. 单机调试：

• 电气部分：测量线路绝缘电阻、接地电阻，进行断路器、漏电保护器模拟动作试验，检查相序、电压。

• 自动化部分：对每一台传感器、执行器、控制器进行单独测试，校验其信号采集的准确性、动作的可靠性和范围。

1. 系统联动调试：

• 供配电系统：进行双电源自动切换装置（ATS）切换试验。

• 照明系统：测试场景控制、定时控制、感应控制等功能。

• 火灾自动报警与联动系统：按规范要求进行探测器报警、消防设备（排烟风机、消防泵、声光警报器等）联动启动测试。

• 楼宇自控系统（BA）：在中央监控软件上，对空调、给排水、照明等子系统进行远程监控和逻辑控制功能测试，验证控制策略（如PID调节）的有效性。

• 安全防范系统：测试视频监控、门禁、入侵报警等系统的联动与记录功能。

1. 试运行与验收：系统带负荷连续运行规定时间（通常为72-168小时），观察运行状态，记录运行参数。运行稳定后，整理完整的竣工图纸、调试记录、产品资料、合格证明等文件，组织竣工验收。

四、 贯穿始终的管理要点

1. 材料设备检验：所有进场材料、设备必须具备合格证、检验报告，关键设备（如变压器、高压柜）需有型式试验报告，并经监理（或建设方）验收合格后方可使用。
2. 过程质量控制：实行“三检制”（自检、互检、专检），对隐蔽工程（如埋管、接地装置）进行验收并影像留存，合格后方可覆盖。
3. 安全文明施工：严格执行用电安全、高空作业、动火作业等安全规程，施工现场整洁有序，工完场清。
4. 资料同步归档：施工日志、变更签证、试验记录、验收记录等工程资料必须与施工进度同步形成、收集、整理，确保其真实性、完整性和可追溯性。

****：规范施工建筑电气及自动化工程，是一个将国家标准、设计意图通过标准化工艺转化为实体系统的全过程。它要求设计精准、工艺标准、调试全面、管理严格。唯有在每个环节都秉持“规范”与“标准”，才能最终交付一个安全、可靠、高效、智能的电气与自动化系统，为建筑物的长期优质运行奠定坚实基础。
